在沉降觀測曲線圖有哪些這篇文章中，我們提到了等沉降曲線圖，進行了簡單的說明。但是具體的繪制流程和如何解釋說明沒有進行詳細的說明，針對等沉降觀測曲線，可能很多小伙伴還是存在著一些疑問。下面我們就詳細解釋。

什么是等沉降曲線圖

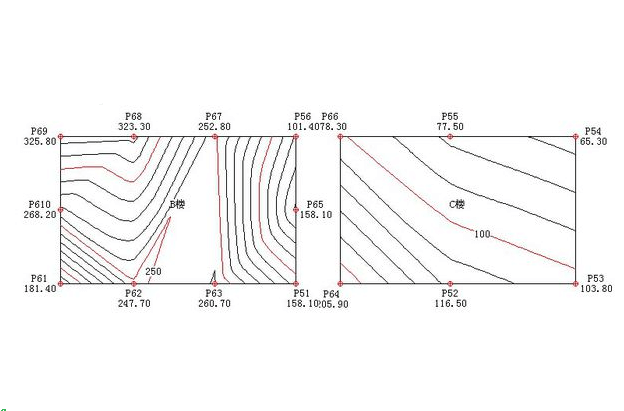

等沉降曲線就是相同沉降的點的連線。包括兩類，第一類是后期相對于前期沉降量變化等沉降曲線；第二類是累積沉降量等沉降曲線。

等沉降曲線圖繪制方法

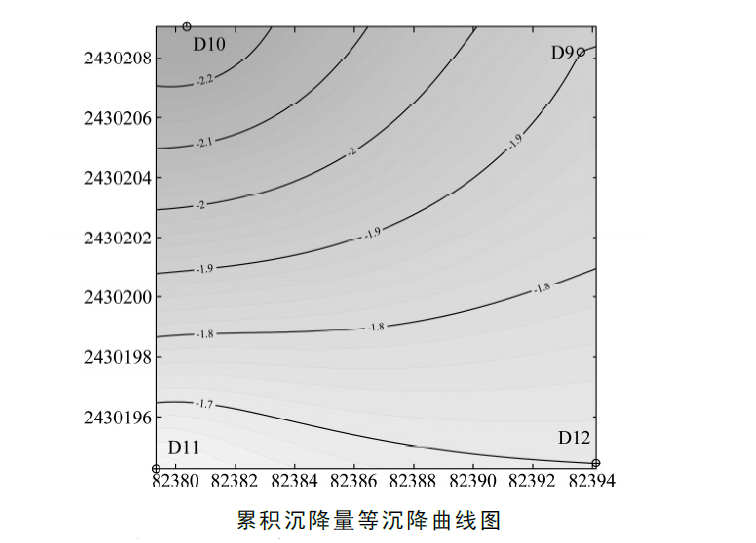

無論基于任何平臺，兩類等沉降曲線的繪制方法是一致的。類似于南方CASS，Surfer在繪制等值線圖時也需要三維坐標，而且系統默認的坐標為笛卡爾坐標系，需要將高斯坐標ＸＹ互換才能正確錄入系統，其處理流程是：首先根據表1、表2數據建立dat格式文件，其中高程坐標為沉降量，然后由dat文件生成grd文件，最后由grd文件生成等沉降曲線。由表1可知，監測點D9、D10、D11、D12的累積沉降量分別為-1.9、-2.3、-1.6、-1.7，以0.02mm 為等沉降距，根據各監測點累積沉降量繪制第二類等沉降曲線圖，結果如圖3所示。

從圖3分析可得，基于Surfer的等沉降曲線，不但可以表示沉降量整體分布狀況，而且可以表示監測點的平面坐標，這一點是優于其它軟件的。除此之外，等沉降圖還可以進行專業設置，如分層設色填充、透明度調整、坐標變換等。根據累積沉降量等沉降曲線圖，不難發現煙囪從南到北沉降量逐漸增加，但整體變化均勻，累積沉降量差異不大，屬于安全變形。

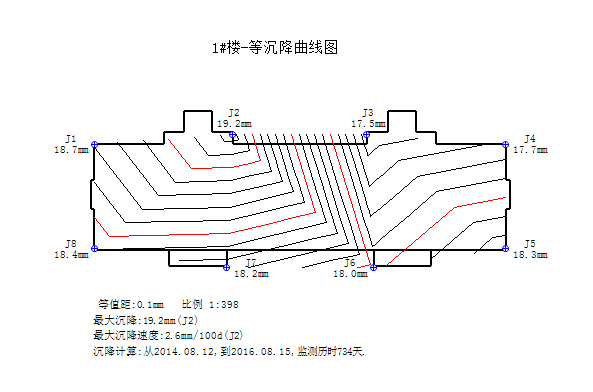

利用建筑變形分析系統（可以聯系微信ssssss888688）進行等沉降曲線圖的繪制，錄入數據以后直接點擊下圖所示，輸出即可。

等沉降曲線圖數據分析

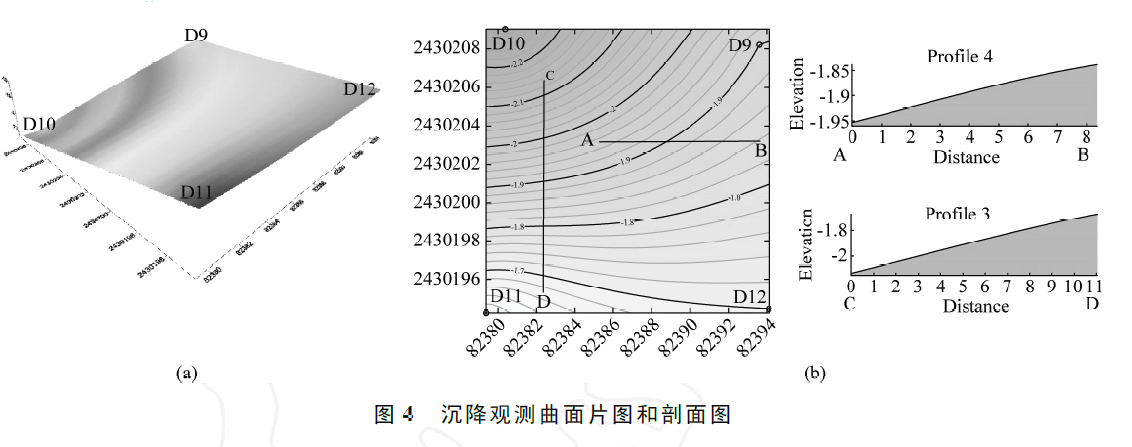

等沉降曲線圖雖然可以整體反映建筑物下沉狀況，但缺乏立體感，而Surfer三維建模可以解決這個問題，利用前述生成的煙囪grd文件，在Map菜單下新建一個3DSurfer圖，可生成曲面片三維模型（圖4（a））。從曲面片圖中可清晰看出，D9、D10累積沉降量較大，而D11、D12累積變形較小，整體趨勢與圖3分析一致，但曲面片圖更直觀，可視性強，不需要更多專業知識背景即可分析出變形趨勢。

在工程應用中，沉降量縱橫斷面分析是不可缺少的分析內容之一。斷面分析尤其是斷面沉降量連續性分析，是觀測分析的必要內容，因為它決定建筑物沉降是否均勻，已成為評價建筑物安全的一項指標。Surfer的斷面圖可以沿任意剖面線繪制。在Surfer軟件中，首先打開等沉降曲線圖，點擊在Map菜單下的add項，選擇profile，繪制斷面線AB，此時沿AB的斷面圖被繪制在圖中（圖4（b））。分析圖4（b）可知，沿AB線的斷面圖，沉降量從-1.95--1.84mm，曲線斜率均勻，幾乎沒有起伏，這表明在AB線方向上，沉降量均勻變化，斷面線CD的情況與AB類似。
